選型范圍
口徑范圍 : φ40-φ100
流量范圍 : 5-55(m3/h)
揚程范圍 : 46-301(m)
輸送介質 : 清水或物理化學性質類似于水的其它液體之用。
產品概述
GC型多級泵系臥式、單吸多級、分段式離心泵。具有性能范圍廣、運行安全平穩、噪音低、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。
多級泵特點
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。
技術參數
流量：5-55m3/h；
揚程：46-301m；
功率：3-75KW；
轉速：2950r/min；
口徑：φ40-φ100；
溫度范圍：≤80℃；
工作壓力：≤2.7Mpa。

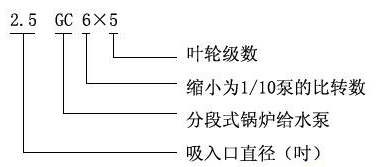

型號意義
適用范圍
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
結構說明
1.GC型水泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大， 尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
2.GC型水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵制成，共同形成泵的工作室。
3.葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4.軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針?lè)较蛐D(zhuǎn)。
5.密封環為鑄?制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
6.平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
7.軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
注意事項：
故障 |
原因 |
解決方法 |
1、水泵不吸水，壓力表及真空表的指針劇烈跳動。 |
注入水泵的水不夠，水管與儀表漏水。 |
再往泵內注入，擰緊堵塞漏氣處。 |
2、水泵不吸水，真空表表示高度真空。 |
底閥沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。 |
校正或更改底閥情況；蚋奈埽档臀叨。 |
3、壓力表有壓力，然而水泵仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠。 |
檢查或?短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸的轉數。 |
4、流量低于設計要求。 |
水泵堵塞。密封環磨損過多。轉數不足。 |
清洗水泵及管子，更換密封環。增加水泵軸的轉數。 |
5、水泵消耗的功率過大。 |
填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。 |
放松填料壓蓋。更換葉輪。增加出水管阻力來降低流量。 |
6、水泵內部聲音反常水泵不上水。 |
流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。 |
增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。 |
7、水泵震動。 |
泵軸與電機不在同一中心線上， 或泵軸承彎曲。 |
把水泵和電機的軸中心線對準。 |
8、軸承過熱。 |
沒有油，水泵與電機軸不在同一中心線上。 |
加油。把軸中心線對準，檢查或清洗軸承體。 |

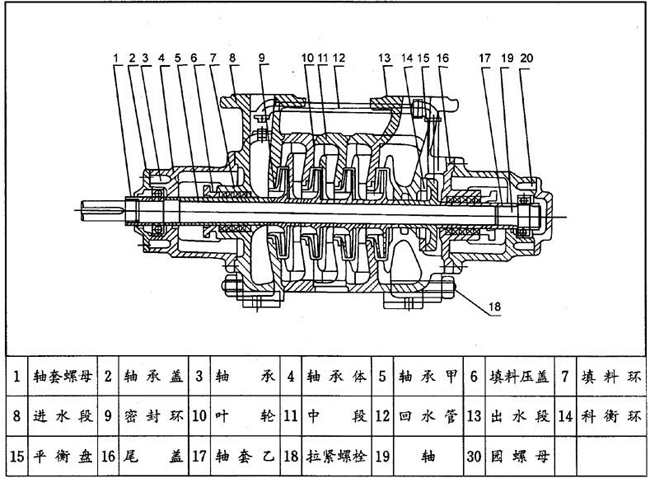

結構圖

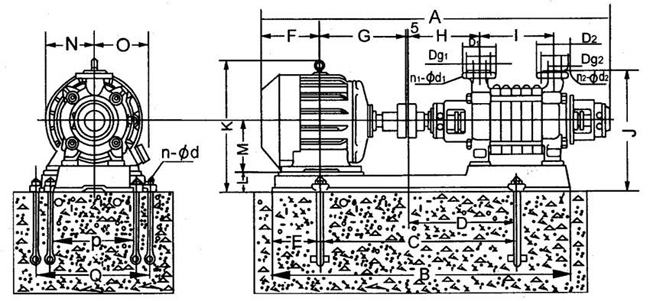

安裝尺寸：

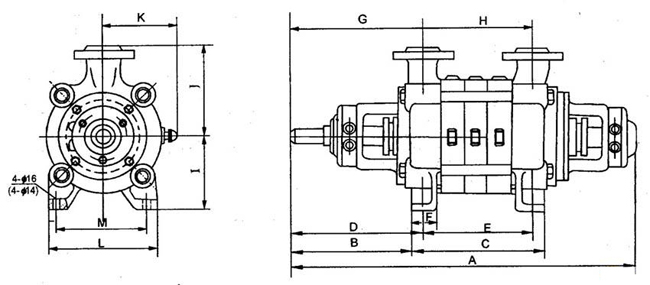

1.5GC、2GC、2.5GC外形尺寸圖
外型尺寸表
型號
級數
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
1.5GC-5 |
2 |
576 |
227.5 |
166 |
247.5 |
120 |
50 |
248 |
122.5 |
135 |
150 |
165 |
220 |
175 |
50 |
3 |
626 |
227.5 |
210 |
247.5 |
170 |
50 |
248 |
172.5 |
135 |
150 |
165 |
220 |
175 |
50 |
4 |
676 |
227.5 |
260 |
247.5 |
220 |
50 |
248 |
222.5 |
135 |
150 |
165 |
220 |
175 |
50 |
5 |
726 |
227.5 |
310 |
247.5 |
270 |
50 |
248 |
272.5 |
135 |
150 |
165 |
220 |
175 |
50 |
6 |
776 |
227.5 |
360 |
247.5 |
320 |
50 |
248 |
322.5 |
135 |
150 |
165 |
220 |
175 |
50 |
7 |
826 |
227.5 |
410 |
247.5 |
370 |
50 |
248 |
372.5 |
135 |
150 |
165 |
220 |
175 |
50 |
8 |
876 |
227.5 |
460 |
247.5 |
420 |
50 |
248 |
422.5 |
135 |
150 |
165 |
220 |
175 |
50 |
9 |
926 |
227.5 |
510 |
247.5 |
470 |
50 |
248 |
472.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
型號
級數
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
1.5GC-5 |
2 |
740 |
290 |
210 |
315 |
160 |
70 |
325 |
160 |
180 |
220 |
210 |
320 |
270 |
75 |
3 |
800 |
290 |
270 |
315 |
220 |
70 |
325 |
220 |
180 |
220 |
210 |
320 |
270 |
75 |
4 |
860 |
290 |
330 |
315 |
280 |
70 |
325 |
280 |
180 |
220 |
210 |
320 |
270 |
75 |
5 |
920 |
290 |
390 |
315 |
340 |
70 |
325 |
340 |
180 |
220 |
210 |
320 |
270 |
75 |
6 |
980 |
290 |
450 |
315 |
400 |
70 |
325 |
400 |
180 |
220 |
210 |
320 |
270 |
75 |
7 |
1040 |
290 |
510 |
315 |
460 |
70 |
325 |
460 |
180 |
220 |
210 |
320 |
270 |
75 |
8 |
1100 |
290 |
570 |
315 |
520 |
70 |
325 |
520 |
180 |
220 |
210 |
320 |
270 |
75 |
9 |
1160 |
290 |
630 |
315 |
580 |
70 |
325 |
580 |
180 |
220 |
210 |
320 |
270 |
75 |
型號
尺寸 |

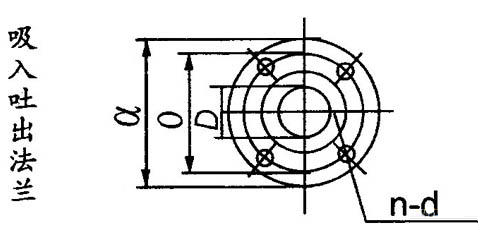

吸入吐出法蘭尺寸 |
D |
O |
a |
n-d |
1.5GC |
40 |
110 |
145 |
4-Φ18 |
2GC |
50 |
125 |
160 |
4-Φ18 |
2.5GC |
65 |
145 |
180 |
8-Φ18 |

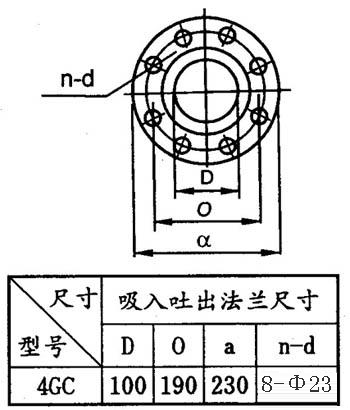

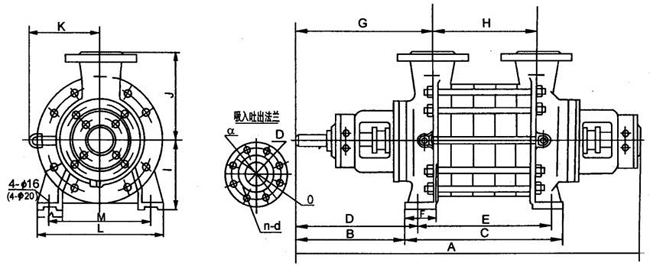

2.5GC-3.5、4GC外型尺寸圖
外型尺寸表
型號
級數
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
4GC |
2 |
879 |
320 |
320 |
355 |
250 |
85 |
385 |
190 |
215 |
285 |
240 |
420 |
340 |
85 |
3 |
945 |
320 |
395 |
355 |
325 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
4 |
1020 |
320 |
470 |
355 |
400 |
85 |
385 |
340 |
215 |
285 |
240 |
420 |
340 |
85 |
5 |
1095 |
320 |
545 |
355 |
475 |
85 |
385 |
415 |
215 |
285 |
240 |
420 |
340 |
85 |
6 |
1170 |
320 |
620 |
355 |
550 |
85 |
385 |
490 |
215 |
285 |
240 |
420 |
340 |
85 |
7 |
1245 |
320 |
695 |
355 |
625 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
尺寸
級別
泵型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
1.5GC-5 |
2
3
4
5
6
7
8
9 |
976
1046
1171
1221
1271
1321
1496
1546
|
750
818
917
966
1016
1058
1232
1280 |
520
552
615
641
666
685
800
825 |
307
332
356
382
407
433
458
483 |
123
133
136
135
135
133
168
168 |
187
200
236
236
236
236
277
277 |
207
214
253
253
253
253
337
337 |
249
249
249
249
249
249
249
249 |
122.5
172.5
222.2
272.5
322.5
372.5
422.5
472.5 |
345
357
357
357
357
357
390
390 |
340
360
390
390
390
390
465
465 |
95
95
75
75
75
75
80
80 |
100
112
132
132
132
132
160
160 |
105
115
135
135
135
135
165
165 |
180
190
210
210
210
210
255
255 |
315
345
365
365
365
365
325
325 |
315
345
365
365
365
365
410
410 |
Y100L-2
Y112M-2
Y132S1-2
Y132S2-2
Y132S2-2
Y132S2-2
Y160M1-2
Y160M1-2 |
2GC-5 |
2
3
4
5
6
7
8
9 |
1235
1420
1480
1540
1645
1730
1895
1955 |
321
1130
1194
1254
1355
1366
1561
1623 |
660
768
797
827
880
885
991
1021 |
402
426
456
486
516
546
576
606 |
136
182
187
187
205
211
240
240 |
236
277
277
277
300
318.5
379.5
379.5 |
253
337
337
337
359
365.5
409.5
409.5 |
326
326
326
326
326
326
326
326 |
160
220
280
340
400
460
520
580 |
485
485
485
48
485
485
505
515 |
448
490
490
490
490
515
560
570 |
133
105
105
105
105
85
85
95 |
132
160
160
160
160
180
200
200 |
135
165
165
165
165
165
180
200 |
210
255
255
255
255
285
310
310 |
430
435
435
435
435
450
450
450 |
430
435
435
435
435
453
510
520 |
Y132S2-2
Y160M1-2
Y160M2-2
Y160M2-2
Y160L-2
Y180M-2
Y200L1-2
Y200L1-2 |
尺寸
級數
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
2.5GC-6
|
2
3
4
5
6
7
8
9 |
1235
1420
1525
1610
1670
1835
1895
1995 |
921
1134
1239
1306
1366
1500
1560
1620 |
660
767
819
855
885
960
990
1020 |
402
426
456
486
516
546
576
606 |
136
187
210
211
211
240
240
240 |
236
277
300
318.5
318.5
379.5
379.5
379.5 |
253
337
359
365.5
365,5
409.5
409.5
409.5 |
326
326
326
326
326
326
326
326 |
160
220
280
340
400
460
520
580 |
485
485
485
845
485
505
505
505 |
448
490
490
490
490
515
560
570 |
133
105
105
85
85
85
85
85 |
132
160
160
180
180
200
200
200 |
135
165
165
180
180
200
200
200 |
210
255
255
285
285
310
310
310 |
430
435
435
450
450
450
450
450 |
430
435
435
450
450
505
505
505 |
Y132S2-2
Y160M2-2
Y160L-2
Y180M-2
Y180M-2
Y200L1-2
Y200L1-2
Y200L2-2 |
4GC-8
|
2
3
4
5
6
7 |
1545
1725
1840
2030
2105
2250 |
1246
1399
1510
1681
1755
1902 |
837
618
975
1080
1117
1186 |
480
517
555
592
629
667 |
211
235
250
274
274
311 |
318.5
379.5
400.5
447.5
447.5
486 |
351.5
395.5
414.5&
482.5
482.5
514 |
385
385
385
385
385
385 |
190
265
340
415
490
565 |
600
620
635
660
660
680 |
565
610
655
700
700
755 |
135
135
125
125
125
115 |
180
200
225
250
250
280 |
180
200
225
250
250
280 |
285
310
345
385
385
410 |
485
550
560
600
600
670 |
545
550
560
600
600
558 |
Y180M-2
Y200L1-2
Y225M-2
Y250M-2
Y250M-2
Y280S-2 |

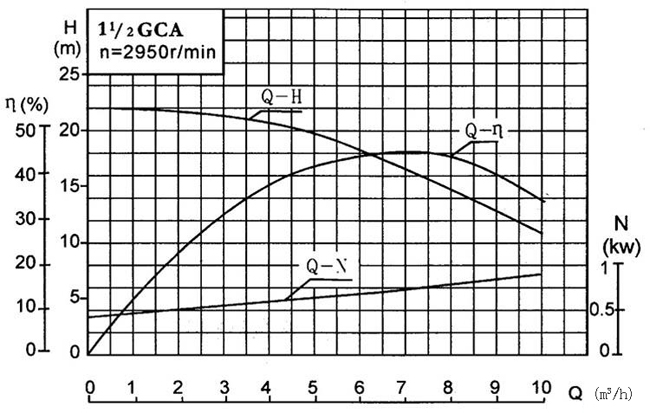

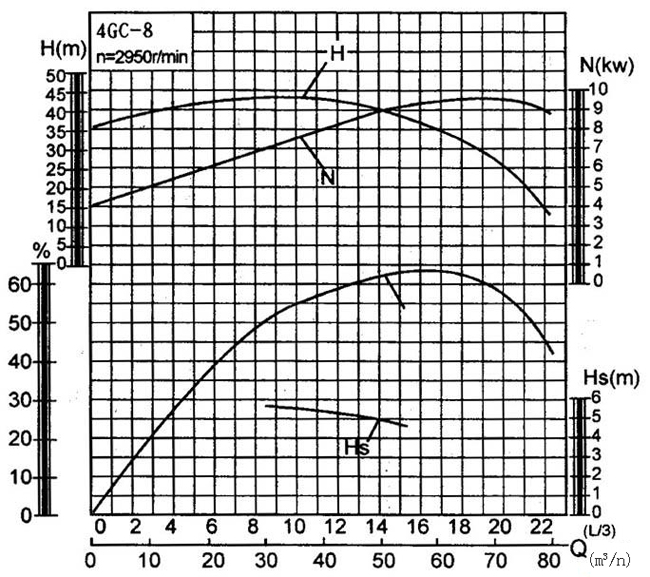

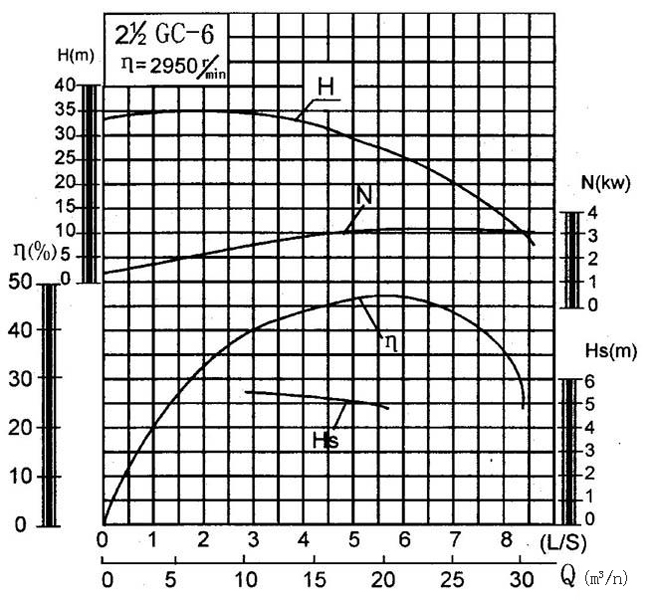

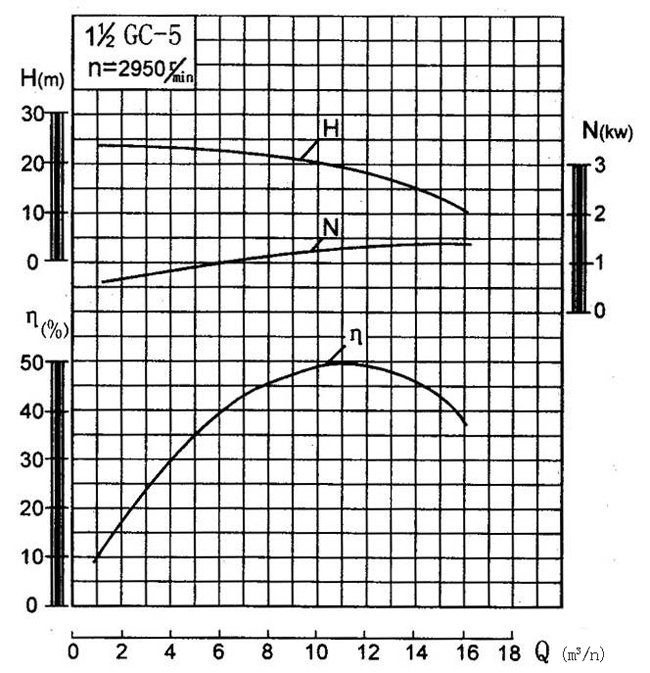

性能圖譜：
 |
