該齒輪油泵適用于輸送各種有潤滑性的液體,溫度不高于70℃,如需高溫200℃,可配用耐高溫材料即可,粘度為5×10-5～1.5×10-3m2/S。本泵不適用于輸送腐蝕性的、含硬質顆；蚶w維的、高度揮發或閃點低的液體,如汽油、笨等。
結構說明
本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。
1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
2、安全閥。
2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或
將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。
3、軸承。
2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。
KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。
軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。
4、軸封。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。
a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。
用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5、進、出油口型式：
2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。
KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。
6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。
型號意義:
注意事項
1、安裝
a. 安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c. 油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d. 為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、工作前的檢查
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質。
3、工作時的維護
a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以?xún)?nèi)。
b. 當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c. 一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。4、泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
故障與排除
現象 |
產生原因 |
排除方法 |
不排
油或
排油
量少
|
1、吸入高度超過額定值
2、 吸入管道漏氣
3、旋轉方向不對
4、 吸入管道堵塞或閥門關閉
5、 安全閥卡死或研傷
6、液體溫度低而粘度增大 |
1、 提高吸入液面
2、檢查各接合處，最好加密封材料密封
3、按泵的所示方向糾正
4、檢查管道是否堵塞，閥門是否全開
5、拆開安全閥清洗并用細研磨砂研磨閥孔，使之密合
6、予熱液體或降^^非出壓力 |
密封
漏油
|
1、密封圈磨損
2、填料密封填料磨損
3、機械密封磨損或有劃痕等缺陷
4、機械密封彈簧失效 |
1、更換密封圈
2、調節填料壓蓋松緊，使之不漏且軸能轉動；補充填料
3、更換動靜環或重新研磨
4、更換彈簧 |
噪音
或振
動大
|
1、吸入管或過濾網堵塞
2、吸入管伸入液面較淺
3、管道內進入空氣
4、排出管道阻力太大
5、齒輪軸承或側板嚴重磨損
6、吸入液體的粘度太大
7、吸入高度超過額定值 |
1、 消除過濾網上的污物
2、吸入管應伸入液面以下
3、檢查各聯接處，使其密封
4、檢查排出管道及閥門是否堵塞
5、拆下清洗，并修整缺陷或更換
6、加溫降粘處理
7、減少吸油高度及縮短吸油管長度 |
安裝尺寸

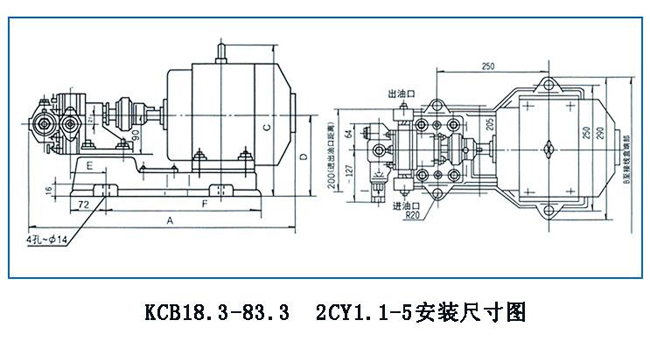

KCB、2CY型齒輪油泵安裝尺寸
| 型號 |
電動機 |
A |
B |
C |
D |
E |
G" |
L |
| 型號 |
功率 |
| KCB18.3 |
Y-90L-4 |
1.5 |
583 |
300 |
230 |
130 |
79 |
3/4" |
230 |
| KCB33.3 |
Y-100L1-4 |
2.2 |
618 |
325 |
285 |
140 |
79 |
3/4" |
250 |
| KCB55 |
Y-90L-4 |
1.5 |
588 |
300 |
230 |
130 |
86.5 |
1" |
230 |
| KCB83.3 |
Y-100L1-4 |
2.2 |
658 |
325 |
285 |
140 |
99 |
3/2" |
250 |

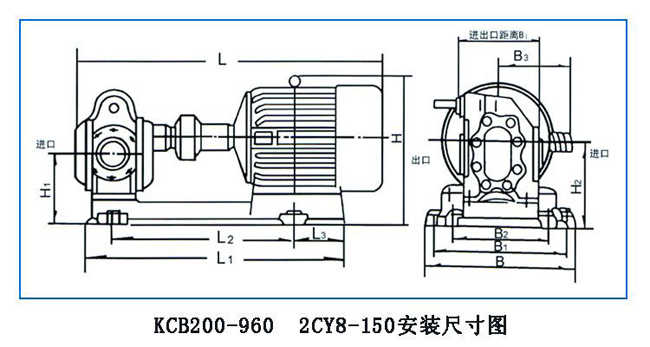

| 型號 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
B |
B1 |
B2 |
B3 |
| KCB-300 |
855 |
690 |
470 |
100 |
413 |
188 |
230 |
410 |
370 |
315 |
210 |
| KCB-483.3 |
855 |
690 |
470 |
100 |
413 |
188 |
230 |
410 |
370 |
315 |
210 |
| KCB-200 |
800 |
655 |
450 |
116 |
315 |
182 |
220 |
380 |
340 |
250 |
210 |
| KCB-633 |
1116 |
898 |
570 |
163 |
510 |
210 |
305 |
440 |
390 |
280 |
237 |
| KCB-960 |
1156 |
941 |
600 |
176 |
555 |
210 |
305 |
460 |
410 |
280 |
237 |
|
