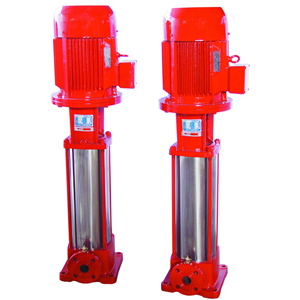

一、產品概述：
XBD-(I)型立式單吸多級管道式消防泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。
二、產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。

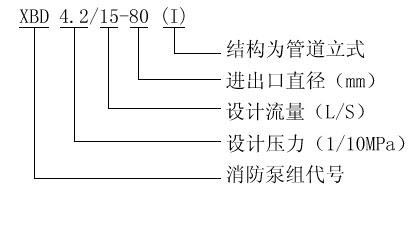

四、型號意義：

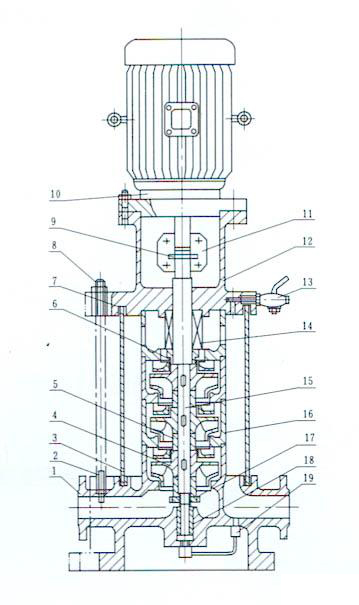

結構圖
1，XBD-(I)型立式單吸多級管道式消防泵為立式、多級節段式結構.泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式，軸向力, 泵下端有一導軸承.軸通過夾殼聯軸器與電機軸固定傳動.外筒為不銹鋼筒。
2，軸封采用機械密封。
3，泵由電機驅動，從電機端方向看，泵順時針方向旋轉。
4，泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5，葉輪可采用青銅材料.避免長期停機后葉輪與導葉間銹合。
1 |
泵體 |
6 |
軸套 |
11 |
聯軸器 |
16 |
中段 |
2 |
拉緊螺栓 |
7 |
密封墊 |
12 |
聯接座 |
17 |
軸套螺母 |
3 |
外筒 |
8 |
螺母 |
13 |
排氣閥 |
18 |
軸瓦 |
4 |
葉輪 |
9 |
銷 |
14 |
機械密封 |
19 |
回水管部件 |
5 |
葉輪擋套 |
10 |
電機 |
15 |
軸 |
|
|
安裝尺寸：
安裝說明
1，安裝?管路重量不應承受在泵上，否則易損壞水泵；
2，泵與電機是整體結構.出廠時已由廠家校正， 所以安裝?無需調蝥.因此安裝?十分方便；
3，安裝?必須擰緊地腳螺栓.且每間隔一定時段應對泵進行檢?防止其松動.以免水泵起動時發生劇烈振動而影響泵的性能；
4，安裝水泵前應仔細檢?泵流道內有無影響水泵運行的硬質物(如石塊、鐵砂等）以免水泵運行時損壞過流部件；
5，為了維護方便和使用安全.在泵的?出口管路上安裝一只調節閥及在泵?出口附近安裝一只壓力表，對于高揚程泵.為防止水錘.還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在運行，增長水泵的使用壽命；
6，泵用于有吸程場合.應裝有底閥，并且?口管路不應有過多彎道，同?不得有漏水、漏氣現象. 以免影響水泵的吸入性能；
7，為不使雜質迸入泵內而堵塞流道影響性能. 應在泵?口前面安裝過濾器；
8，安裝管路?轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

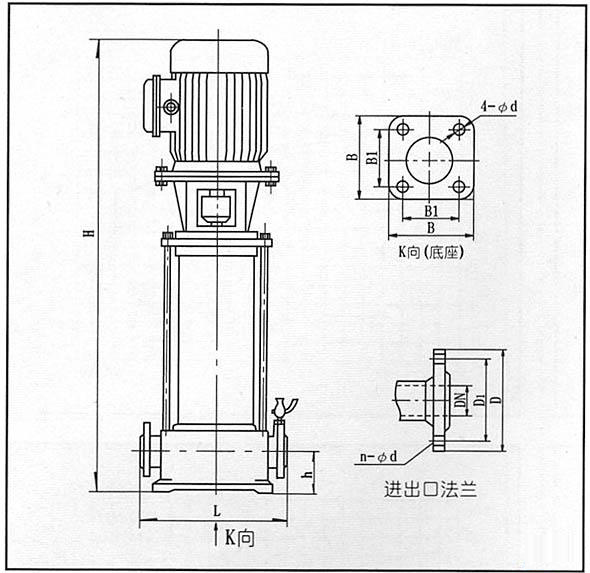

泵基礎及其尺寸
型號 |
h |
L |
B1 |
B |
4-d |
出口法蘭 |
DN |
D1 |
n-Φd1 |
D |
XBD/0.56-(I)25
XBD/1.11-(I)25 |
75 |
300 |
205 |
230 |
4-Φ14 |
25 |
85 |
4-14 |
115 |
XBD/1.67-(I)40 |
90 |
330 |
215 |
255 |
4-Φ18 |
40 |
110 |
4-18 |
150 |
XBD/3.33-(I)50
XBD/5-(I)50 |
100 |
360 |
235 |
300 |
4-Φ18 |
50 |
125 |
4-18 |
160 |
XBD/10-(I)80
XBD/15-(I)80 |
130 |
420 |
300 |
340 |
4-Φ18 |
80 |
160 |
8-18 |
200 |
XBD/20-(I)100 |
140 |
420 |
300 |
340 |
4-Φ18 |
100 |
180 |
8-18 |
220 |
XBD/25-(I)125
XBD/30-(I)125 |
160 |
500 |
350 |
400 |
4-Φ24 |
125 |
210 |
8-18 |
250 |
XBD/35-(I)150
XBD/40-(I)150 |
180 |
500 |
350 |
400 |
4-Φ24 |
150 |
240 |
8-22 |
285 |

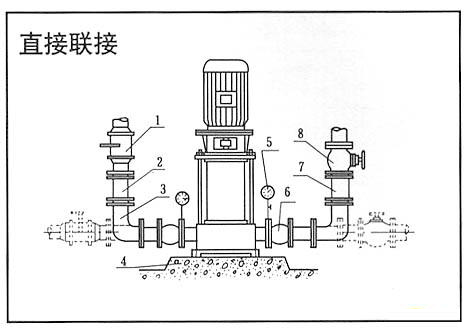

1.進口閥門 2.直管 3.彎管 4.基礎 5.壓力表 6.撓性接頭 7.直管 8.出口閥門

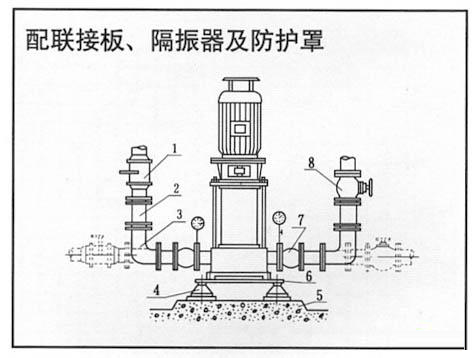

1.進口閥門 2.直管 3.彎管 4.隔振器 5.基礎 6.聯接板 7.撓性接頭 8.直管 9.出口閥門

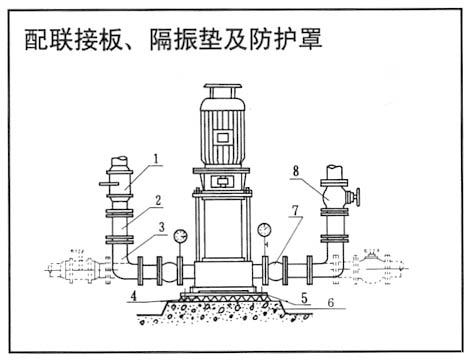

1.進口閥門 2.直管 3.彎管 4.隔振墊 5.聯接板 6.基礎 7.撓性接頭 8.出口閥門
|
