一、主要用途:
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。
4、lSWB臥式管道油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。
二、工作條件:
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。
三、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

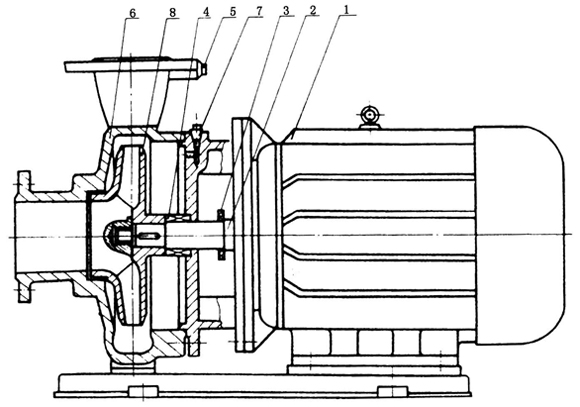

四、結構圖：
1 電動機：直接與水泵聯接傳送動力。
2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
6 泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
8 葉輪：采用優秀的水力模型設計而成，具有高效率，可靠性好等特點。

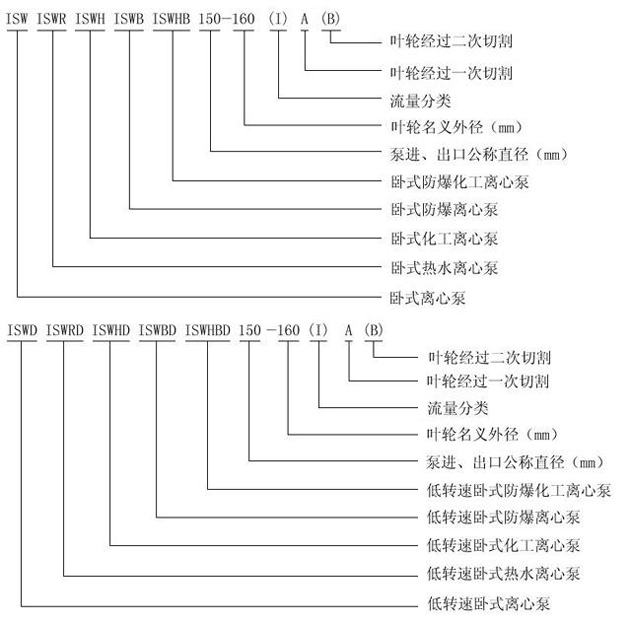

五、型號意義：

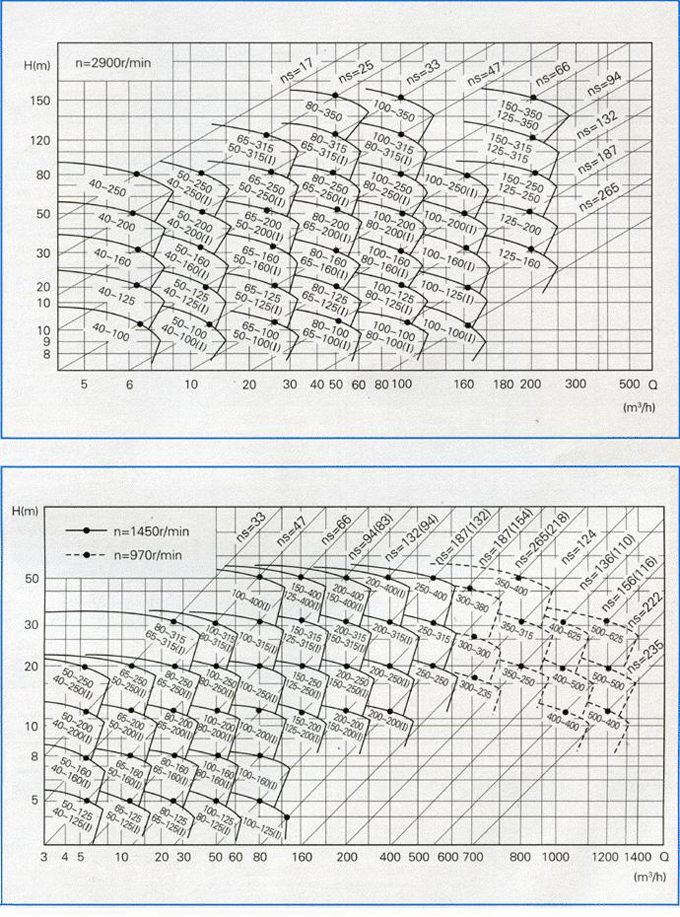

六、ISW型臥式管道離心泵（曲線圖譜）
七、ISW型臥式管道離心泵（安裝尺寸）
八、ISW型臥式管道離心泵（故障原因及排除方法）
|
故障現象
|
故障原因
|
排除方法
|
| 1、水泵不出水 |
a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。 |
a、檢查，去除堵塞物。 b、調整電機方向，緊固電機接線。 c、擰緊各密封面，排除漏氣。 d、灌滿液體并打開排氣閥，排盡空氣。 e、停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。 f、減少管路彎道，重新選泵。 |
| 2、水泵流量不足 |
a、先按1.原因檢查。 b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。 c、電壓偏低。 d、葉輪磨損。 |
a、先按1.排除。 b、去除堵塞物，重新調整閥門開度。 c、穩壓。 d、更換葉輪。 |
| 3、功率過大 |
a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。 |
a、調節流量，關小出口閥門。 b、降低。 c、更換軸承。 |
| 4、雜音振動 |
a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。 |
a、穩固管路。 b、提高吸入壓力排氣。 c、降低真空度。 d、更換軸承。 e、調整按5。 |
| 5、電機發熱 |
a、流量過大，超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。 |
a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。 |
| 6、水泵漏水 |
a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。 b、焊補或更換。 c、修整。 d、緊固。 |
九、起動與停車
起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打幵排氣^使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼J入機械密封端面。
5、高溫型應先逬行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起動：
1、全開進口閥門。2、關閉吐出管路閥門。3、起動電機，觀察泵運行是否正桷。4、調節出口閥幵度以所需工況，如用戶在泵出口處裝有流靈表或壓力表，應通過調節出口閥門幵度使泵在性能參數表所列的頷定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口闔門幵度，測璗泵的電機電流，使電機在額定電流內運行，否則將造成泵超員荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門幵啟大與小和管道工況有關。5、檢査軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。6、檢查電機、軸承處溫升≦70℃。
停車：
1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停車。2、關閉吐出管路閥門。3、停止電機。4、關閉進口閥門。5、如長期停車，應將泵內液體放盡。
十、泵的維護
1、運行中的維護：
（1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。（2）定時檢查電機電流値，不得超過電機頷定電流。（3）泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
2、機械密封維護：
(1）機械密封潤滑應清潔無固體顆粒。（2）嚴禁機械密封在干磨情況下工作。（3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。（4）密封泄漏量允差3滴/分。否則應檢查。
|
